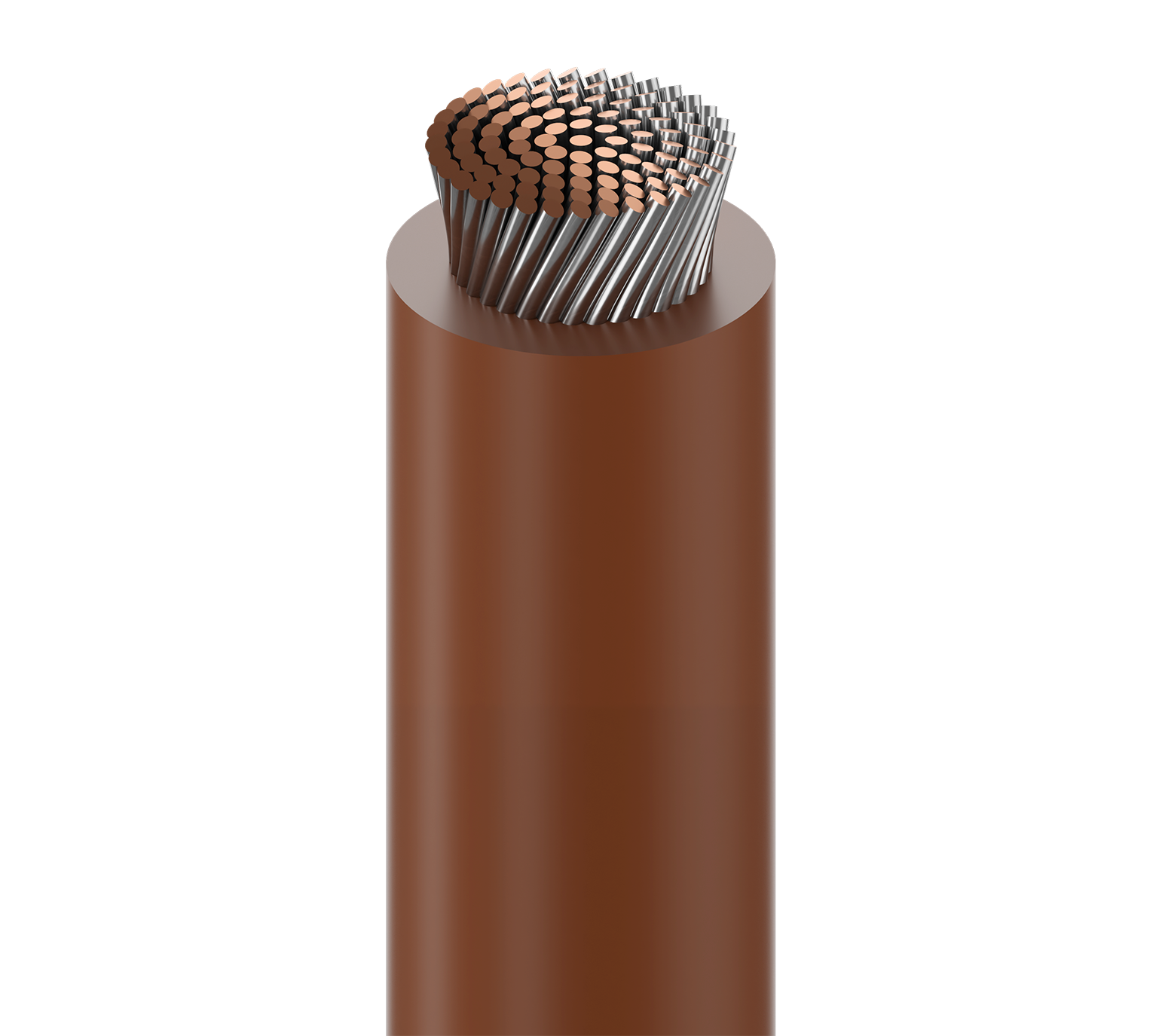

Lead Wire, #10 Str TC, PPO Ins, AWM 11028
Suitable Applications |
Electrical panel builders, Electrical/electronic manufacturers, Appliance manufacturers, Furniture, Computer manufacturers, Automotive companies and their sub-suppliers |
---|
Element | No. of Elements | Size | Stranding | Material |
---|---|---|---|---|
Conductor(s) | 1 | 10 AWG | 105x30 | TC - Tinned Copper |
Material | Nom. Thickness | Nom. Insulation Diameter |
---|---|---|
PPO - Polyphenylene Oxide | 0.012 in (0.30 mm) | 0.134 in (3.40 mm) |
Overall Cable Diameter (Nominal) |
0.134 in (3.40 mm) |
---|
Nom. Conductor DCR | Max. Current |
---|---|
1.05 Ohm/1000ft | Single conductor in free air @ 30ºC: 67 A |
UL Voltage Rating |
---|
600 V RMS |
UL Temperature | Operating |
---|---|
105°C | -40°C To +105°C Dry |
Stationary Min. | Installation Min. |
---|---|
1.34 in (34.0 mm) | 1.34 in (34.0 mm) |
Max. Pull Tension |
99 lbs (45 kg) |
---|---|
Bulk Cable Weight |
37 lbs/1000ft |
Environmental Suitability |
Indoor, Outdoor |
---|---|
Sustainability |
CA Prop 65 |
Flammability / Reaction to Fire |
VW-1 |
AWM Compliance |
AWM 11028 |
European Directive Compliance |
EU CE Mark, EU Directive 2015/863/EU (RoHS 2 amendment), EU Directive 2011/65/EU (RoHS 2), EU Directive 2012/19/EU (WEEE) |
Notes |
Halogen-free. |
---|
Update and Revision |
Revision Number: 0.492 Revision Date: 01-20-2023 |
---|
Item # | Color | Putup Type | Length | UPC | Footnote |
---|---|---|---|---|---|
39110 010100 | Black | Reel | 100 ft | 612825148128 | C |
39110 0101000 | Black | Reel | 1,000 ft | 612825148135 | C |
39110 0105000 | Black | Reel | 5,000 ft | 612825148142 | C |
39110 013100 | Blue, Dark | Reel | 100 ft | 612825148159 | C |
39110 0135000 | Blue, Dark | Reel | 5,000 ft | 612825148173 | C Z |
39110 001100 | Brown | Reel | 100 ft | 612825147886 | |
39110 0011000 | Brown | Reel | 1,000 ft | 612825147893 | C |
39110 0015000 | Brown | Reel | 5,000 ft | 612825147909 | C Z |
39110 008100 | Gray | Reel | 100 ft | 612825148067 | C |
39110 0085000 | Gray | Reel | 5,000 ft | 612825148081 | C Z |
39110 0051000 | Green, Dark | Reel | 1,000 ft | 612825148012 | C |
39110 0055000 | Green, Dark | Reel | 5,000 ft | 612825148029 | C Z |
39110 189100 | Green, Yellow Stripe | Reel | 100 ft | 612825148180 | C |
39110 1895000 | Green, Yellow Stripe | Reel | 5,000 ft | 612825148203 | C Z |
39110 003100 | Orange | Reel | 100 ft | 612825147947 | C |
39110 0035000 | Orange | Reel | 5,000 ft | 612825147961 | C Z |
39110 002100 | Red | Reel | 100 ft | 612825147916 | C |
39110 0021000 | Red | Reel | 1,000 ft | 612825147923 | C |
39110 0025000 | Red | Reel | 5,000 ft | 612825147930 | C |
39110 007100 | Violet | Reel | 100 ft | 612825148036 | C |
39110 0075000 | Violet | Reel | 5,000 ft | 612825148050 | C Z |
39110 009100 | White | Reel | 100 ft | 612825148098 | C |
39110 0095000 | White | Reel | 5,000 ft | 612825148111 | C Z |
39110 004100 | Yellow | Reel | 100 ft | 612825147978 | |
39110 0045000 | Yellow | Reel | 5,000 ft | 612825147992 | C Z |
